Ko‘ndalang magnit maydon (TMF) kontaktlari: kontakt orqali yonish o‘rniga yoyni ishga tushirish - Blog

Transvers magnit maydon kontaktlari oqim taqsimotini nazorat qilish orqali transvers magnit maydon hosil qiladi; bu maydon yoyni aylanish va yuqori tezlikda kontakt yuzasi bo'ylab harakatlanishiga olib keladi, shu bilan issiqlikni tarqatadi va mahalliy kuyishning oldini oladi-. Amalga oshirishning asosiy tamoyillari va usullari quyidagilardan iborat:

Asosiy haydash mexanizmi

Transvers magnit maydon harakati: kontakt oqimi tomonidan hosil bo'lgan ko'ndalang magnit maydon yoy oqimi bilan o'zaro ta'sirlanib, Lorentz kuchini hosil qiladi va siqilgan yoyni kontakt yuzasi bo'ylab tangensial yoki radial harakatga keltiradi.

Energiya dispersiyasi: yoyning yuqori-tezlikda aylanishi va harakatlanishi yoy hosil bo‘ladigan ulkan issiqlikni teng ravishda tarqatib, yoy maydonini sezilarli darajada kengaytiradi. Bu kontakt yuzasining istalgan nuqtasida haddan tashqari issiqlik kontsentratsiyasini oldini oladi va shu bilan o'chirgichning uzilish qobiliyatini va yoy eroziyasiga chidamliligini oshiradi.

Maxsus konstruktiv dizaynni amalga oshirish

Yoyning samarali ishlashini ta'minlash uchun muhandislar magnit maydon va yoy yo'lini optimallashtirish uchun turli xil strukturaviy dizaynlardan foydalanadilar:

Ko'p tirqishli tuzilma: Bir nechta juft nosimmetrik oyna{0}}slotlar (masalan, tekis tirqishlar) kontakt segmentlarining aylanasi bo'ylab bir tekis joylashib, spiral yoki maxsus shakldagi yoy yo'lini yaratadi. Ushbu dizayn yoy harakatining bir xilligini yaxshilash, yoy nuqtasiga qarab yoy yo'lini dinamik ravishda tanlash imkonini beradi.

Soyabon-shaklidagi egri sirt dizayni: ko‘ndalang magnit maydonni yanada samarali yaratish uchun oqim taqsimotini boshqaradigan kontakt uchun maxsus soyabon shaklidagi egrilik-ni loyihalash; yopilish vaqtida harakatlanuvchi va qo'zg'almas kontaktlar orasidagi tangensial nisbiy harakat bilan birgalikda bu mahalliy eroziyaning oldini oladi.

Kubok-shaklidagi va temir yadroli dizaynlar

Kubok-shaklidagi TMF kontakti: oqim taqsimotini boshqarish va ko‘ndalang magnit maydon hosil qilish uchun noyob geometrik strukturadan foydalanadi. Temir yadroli koʻndalang{2}}magnit-maydon (TMF) kontaktlari: silindrsimon temir yadroni chashka shaklidagi kontaktning ichki qismiga- kiritish orqali yoyga taʼsir qiluvchi tangensial magnit maydon komponenti ortadi, radial komponent esa kamayadi; bu yoy nazoratini kuchaytiradi, erigan metall tomchilarining chayqalishini yumshatadi va yoy harakatini barqarorlashtiradi.

Hozirgi vaqtda magnit maydonlar vakuumli kalitlarda kontakt yuzalarida yoy harakatini boshqarish uchun ishlatiladi. Bu, birinchi navbatda, vakuum yoyining kontakt yuzasi bo'ylab tangensial yo'nalishda tez harakatlanishi uchun ko'ndalang magnit maydondan foydalanishni o'z ichiga oladi va shu bilan elektrod yuzasining yoydan-induksiyalangan ablatsiyasini kamaytiradi.

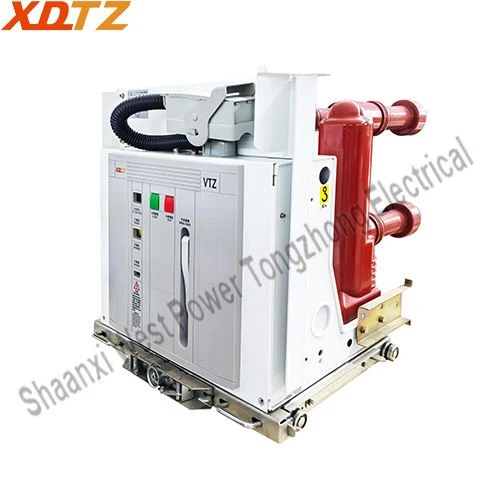

VTZ-12 630A Vacuum Circuit Breaker
