I. Ishonchli izolyatsiya
Vakuumli o'chirgichlar ish paytida ish kuchlanishiga va turli xil ortiqcha kuchlanishlarga (shu jumladan, kommutatsiya haddan tashqari kuchlanish va atmosfera haddan tashqari kuchlanishiga) bardosh berishi kerak. Ularning izolyatsiyalash tizimi ushbu kuchlanish sharoitida buzilmasligini ta'minlashi kerak.
Maxsus talablarga quyidagilar kiradi:
Quvvat chastotasi chidamli kuchlanish: 12kV mahsulotlar uchun pol va qutblararo -yerga chidamli kuchlanish 42kV, uzilishlararo chidamlilik kuchlanishi 48kV boʻlishi kerak.
Chaqmoq impulslariga chidamli kuchlanish: qutb va qutblararo -yerga chidamli kuchlanish 75kV, uzilishlararo-84kV kuchlanish boʻlishi kerak.
Ochiq holatda ham, vakuum to'xtatuvchining uzilishlari etarli izolyatsiya quvvatiga ega bo'lishi kerak.
II. Yaxshi o'tkazuvchanlik va issiqlik barqarorligi
O'chirish to'xtatuvchilari nominal tokni uzoq vaqt davomida o'tkazishda barqaror ishlashi va ma'lum bir ortiqcha yuk hajmiga ega bo'lishi kerak.
Harorat ko'tarilishini nazorat qilish: Nominal oqim ostida har bir qismning harorat ko'tarilishi belgilangan qiymatdan oshmasligi kerak.
Loop qarshiligi: Asosiy kontaktlarning zanglashiga olib keladigan shahar qarshiligi mahsulotning texnik xususiyatlariga javob berishi kerak (masalan, 12kV/1250A mahsulotlar uchun 60 mk dan kam yoki unga teng).
Supero'tkazuvchilar kontaktlarning zanglashiga olib keladigan qarshiligini o'lchash uchun doimiy kuchlanishni tushirish usuli (oqim 100A dan kam bo'lmagan) ishlatilishi kerak.
III. Etarli mexanik kuch
Oddiy ochilish va yopish paytida zarba kuchi
Qisqa tutashuv tokini uzishda-elektrodinamik kuch
Operatsion mexanizmning turli xil ichki stresslari
Zilzilalar kabi tashqi kuchlar ta'sirida
IV. Talablarga javob beradigan qobiliyatlarni buzish va qilish
Nominal qisqa tutashuv tokini ishonchli tarzda uzishi va ma'lum elektr muddatiga ega bo'lishi kerak (masalan, 20-50 to'liq quvvatli uzilishlar).
Nominal qisqa tutashuv yopilish tokini -yopib qo'yishi kerak (cho'qqi qiymati).
Kapasitiv oqimlarni (masalan, kondensator banklarini almashtirish) va kichik induktorlarni ochish va yopish imkoniyatiga ega bo'lishi kerak. Oqim kabi maxsus yuklar
V. Aniq mexanik xarakterli parametrlar
| Parametrlar | Odatdagi talablar (12kV) |
| Aloqa masofasi | 8-12 mm |
| Strok bilan aloqa | 3-4 mm |
| Yopilish vaqti | 2ms dan kam yoki unga teng |
| Asenkron ochilish va yopish | 2ms dan kam yoki unga teng |
| O'rtacha yopilish tezligi | Taxminan. 0.6m/s |
| O'rtacha ochilish tezligi | 0.95-1.2m/s |
VI. Etarli umr ko'rish
Mexanik ishlash muddati: Odatda 10 000-30 000 operatsiya uchun talab qilinadi
Elektr ishlash muddati: to'liq{0}}qisqa tutashuv-tokidagi uzilishlarning talab qilinadigan soni (masalan, 20-50 marta)
Vakuum muddati: saqlash muddati va vakuum to'xtatuvchining ruxsat etilgan aşınma qalinligi
VII. Atrof-muhitga moslashish
Balandlik: Standart mahsulotlar 1000 m dan kamroq yoki unga teng bo'lgan joylarga mos keladi, -balandlikdagi mahsulotlar 4600 m ga yetishi mumkin.
Atrof-muhit harorati: -25 daraja -+40 daraja
Namlik: Kunlik o'rtacha nisbiy namlik 95% dan kam yoki teng
Seysmik intensivlik: 8 darajadan oshmaydi
VIII. Ishonchli ish mexanizmi
Ishonchli ishlash va tezkor javob
Ochilish va yopish bobinlarining izolyatsiyalash qarshiligi 10 MŌ dan kam bo'lmasligi kerak
Yumshoq elektr va qo'lda ishlash ham silliq bo'lishi kerak
Nasosga qarshi{0}}va noto'g'ri ishlashga qarshi-gidek blokirovkalash funksiyalari talab qilinadi
Mahsulotlar tavsifi

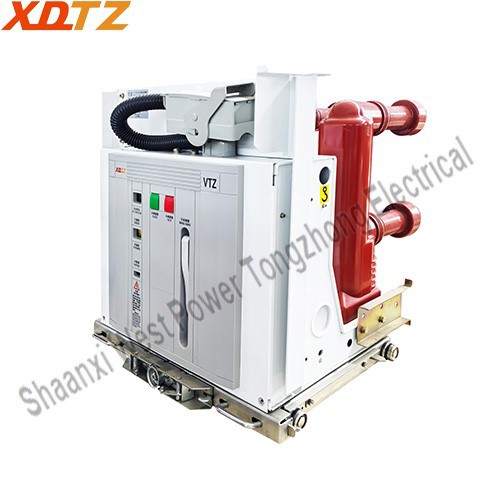

VTZ-12 1250Vakuumli oʻchirgichnominal kuchlanish 12kV, 1250A, AC 50/60Hz uchun yopiq kommutator hisoblanadi. U modulli ish mexanizmini qabul qiladi va turli sanoat va tog'-kon korxonalari, shuningdek, elektr tarmoqlari uskunalari uchun javob beradi. U KYN28A-12 kommutatorlari bilan foydalanish uchun qoʻl aravasi birligi sifatida yoki tegishli mexanik blokirovkaga ega sobit birlik sifatida ishlatilishi mumkin, bu uni XGN2 va boshqa sobit shkaflar uchun mos qiladi.
