✅ O'rta kuchlanishli vakuumli o'chirgichning dinamik tuzilishi
Dinamik tuzilma VCB ning har bir qismining buyruq olingan paytdan to operatsiya tugaguniga qadar harakatlanishi va oʻzaro taʼsirini bildiradi - sprint paytida sportchining mushaklari harakatini tahlil qilish kabi.
Oddiy doimiy magnit aktuator (PMA) VCB ikkita asosiy dinamik tizimdan iborat:
🧲 1. Quvvatli haydovchi va boshqaruv tizimi (buyruq va energiya)
Bu buzuvchining "miya va yuragi". U buyruq oladi va energiya beradi.
| Komponent | Funktsiya |
|---|---|
| Doimiy magnit aktuator (PMA) | Mexanik mandallarsiz yopiq/ochiq holatni ushlab turish uchun doimiy magnitlardan foydalanadi. Oddiy, ishonchli va tez. |
| Intellektual boshqaruv bloki | Buyruqlarni tahlil qiladi va saqlash kondensatorini yopish yoki o'chirish lasaniga tushirish vaqtini nazorat qiladi. Smart operatsiyalarni yoqadi. |
| Energiyani saqlash kondensatori | Elektr energiyasini saqlaydi va ishlash uchun zarur bo'lgan kuchli elektromagnit kuchni yaratish uchun uni millisekundlarda chiqaradi. |
⚙️ 2. Mexanik uzatish va ijro etish tizimi (Action & Arc Quenching)
Bu mexanik harakatni bajaradigan va yoyni o'chiradigan "mushaklar va skelet" dir.
| Komponent | Funktsiya |
|---|---|
| Transmissiya mexanizmi | Harakatni aktuatordan vakuum to'xtatuvchisiga o'tkazuvchi va kuchaytiruvchi bog'lamlar, kranklar va tutqichlar. |
| Vakuum to'xtatuvchisi | To'xtatuvchining yadrosi. Ichkarida yuqori vakuum yoyni o'chirish va oqimning uzilishi uchun vositadir. |
| Aloqa tizimi | Harakatlanuvchi kontakt + sobit kontakt. Oqim o'tkazish uchun yopiladi; yoyni yaratish va keyin o'chirish uchun ochiladi. |
| Bahor bilan bog'laning | Ishonchli o'tkazuvchanlikni ta'minlab, yopiq holatda oxirgi kontakt bosimini ta'minlaydi. Shuningdek, u ochilish zarbasi uchun energiyani saqlaydi. |
⚡ Dinamik jarayon misoli: yopish operatsiyasi
Buyruq va zaryadlash
Boshqaruv bloki yopish buyrug'ini oladi. Saqlash kondansatörü allaqachon zaryadlangan.
Bobin quvvatlangan va magnit maydon qurilgan
Tekshirish bloki oqimni yopuvchi bobinga chiqaradi va kuchli elektromagnit maydon hosil qiladi.
Tutish kuchini yengish
Magnit kuch doimiy magnitni ochiq holatda ushlab turish kuchini yengib chiqadi va harakatlanuvchi yadro harakatlana boshlaydi.
Transmissiya va kontaktni yopish
Harakat uzatish mexanizmi orqali kuchaytiriladi, harakatlanuvchi kontaktni yuqori tezlikda sobit kontaktga suradi.
Bounce & Latching bilan bog‘lanish
Ta'sirdan keyin kontaktlar biroz sakrab tushishi mumkin. Kontakt kamon oxirgi aloqa bosimini ta'minlaydi. Harakatlanuvchi yadro yopiq holatga etib boradi va doimiy magnitlar uni ushlab turadi - quvvat talab qilmaydi.
Bobin quvvatsiz-
Yopiq holatni sezgandan so'ng, boshqaruv bloki bobin oqimini o'chiradi. Operatsiya tugallandi.
Mahsulotlar tavsifi

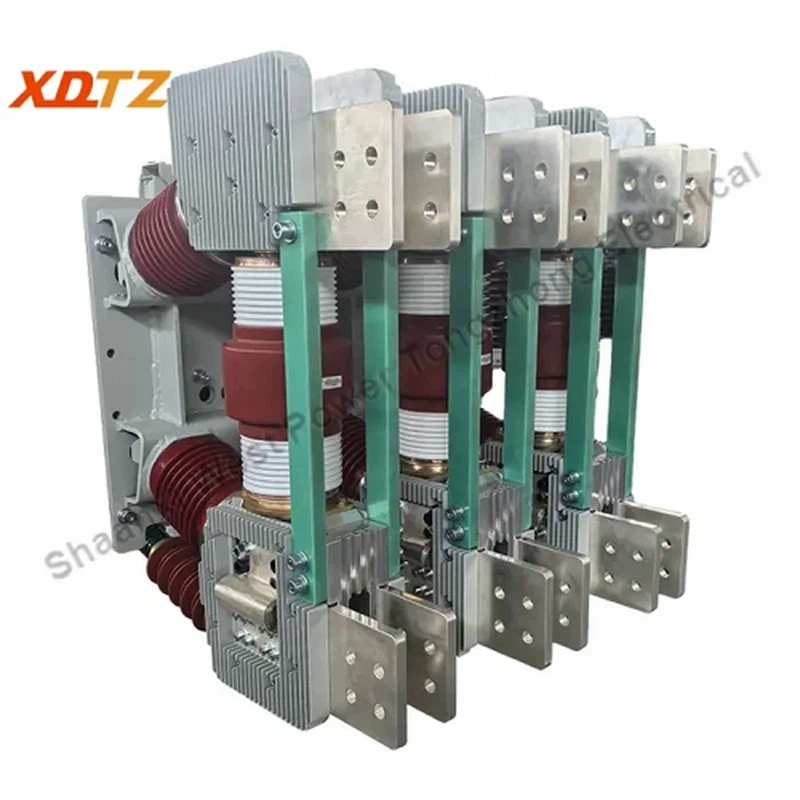

VTZ-15/T5000-63 yopiq yuqori voltli generator oʻchirgichi 15 kV va undan past, uch fazali oʻzgaruvchan tok 50 Hz tizimlarida generator rozetkalari uchun moʻljallangan vakuumli oʻchirgichdir.
U asosan kichik va oʻrta oʻlchamdagi gidroelektr generator bloklari, issiqlik elektr generatorlari, yangi energiya ishlab chiqarish tizimlari va sanoat obʼyektlarining-ximiya va qayta ishlash tarmoqlarida-oʻzlarining quvvat ishlab chiqarish imkoniyatlari bilan ishlaydiganlar kabi zavodning yordamchi sxemalarida qoʻllaniladi.
