VS1-24 63025KA vakuumli oʻchirgich
2. Ishlash mexanizmi: bahorgi ish mexanizmi.
3. Oʻrnatish usuli: markazga{1}}oʻrnatilgan qoʻl aravasi yoki mahkamlangan shkaf.
4. Mos keladigan shkaf: KYN28-24 seriyali kommutatorlar, XGN sobit shkaflari bilan mos keladi.
5. Mahsulotning standartlarga muvofiqligi: GB/T1984-2014, GB/T11022-2011.
6. Mahsulotning afzalliklari: E2-C2-M2 ishlashi, barqarorligi va ishonchliligi, mukammal izolyatsiya ko'rsatkichlari va keng ko'lamli ilovalar.
So'rov yuborish
Mahsulotni tanishtirish
VS1-24 63025KA vakuumli oʻchirgich - bu nominal kuchlanish 24kV, uch fazali oʻzgaruvchan tok 50Hz uchun ichki jihoz. Bu sanoat va tog'-kon korxonalari, elektr stantsiyalari va podstansiyalarda elektr jihozlarini himoya qilish va boshqarish uchun javob beradi. Ushbu turdagi elektron to'sar milliy standartlar va IEC standartlariga mos keladi, ishlash darajasi M2-E2-C2 ga etadi.
O'chirish to'xtatuvchisi kompozit izolyatsiyalangan tsilindr, kamon energiyasini saqlash ishlashi va vintli harakatga ega. U ixcham o'lchamlari va ishonchli ishlashi bilan ajralib turadi. Bundan tashqari, u kommutatorning "Beshta oldini olish" talablariga javob beradigan kommutatorga osongina moslashtirilishi mumkin.
Mahsulot spetsifikatsiyalari
SpetsifikatsiyaSheet
|
Yo'q. |
Ism |
Birlik |
Ma'lumotlar |
|
1 |
Nominal kuchlanish |
kV |
24 |
|
2 |
Nominal chastota |
Hz |
50/60 |
|
3 |
BaholanganCshoshilinch |
A |
630/1250/1600/2000/2500/3150/4000 |
|
4 |
BaholanganPega FtakroriylikWturishVkuchlanish |
kV |
65 |
|
5 |
BaholanganLchaqmoqIimpulsWturishVkuchlanish |
kV |
125 |
|
6 |
BaholanganShort-CircuitBtayyorlashCshoshilinch |
kA |
25/31.5/40 |
|
7 |
Baholangan Short-CircuitMqilishCshoshilinch (Peak) |
kA |
63/80/100 |
|
8 |
BaholanganWturishCshoshilinch (Peak) |
kA |
63/80/100 |
|
9 |
BaholanganDning uratsiyasiShort-Circuit |
s |
4 |
|
10 |
IshlayotganCycles daRberilganShort-CircuitBtayyorlashCshoshilinch |
Velosipedlar |
E2 |
|
11 |
MexanikEchidamlilik |
Vaqtlar |
10000 |
|
12 |
Standart ishlashStenglik |
- |
O-0,3s-CO-180s-CO O-180s-CO-180s-CO |
|
13 |
Ruxsat berilgan WquloqThikmatliCteginish |
mm |
3 dan kichik yoki teng |
MexanikCxarakteristikalar
|
Yo'q. |
Ism |
Birlik |
Ma'lumotlar |
|
1 |
O'rtasidagi bo'shliqKo'chirildi va tuzatildi Cteginish |
mm |
12±1 |
|
2 |
AloqaOrtiqcha sayohat |
mm |
3.5±0.5 |
|
3 |
O'rtachaCyo'qotishSsiyish |
m/s |
0.7±0.2 |
|
4 |
O'rtachaOkutmoqdaSsiyish (AbeqiyosSsiyishBirinchi ochilishda6mm) |
m/s |
1.2±0.3 |
|
5 |
BaholanganCteginish Bosim |
N |
3100±200N(25kA/31,5 kA) 4800±300N(40kA) |
|
6 |
Yopilish vaqti |
Xonim |
35-70 |
|
7 |
Ochilish vaqti |
Xonim |
20-50 |
|
8 |
AloqaBuntsiyaDuration atCyo'qotishOoperatsiya |
Xonim |
dan kichik yoki teng3 |
|
9 |
Yoʻq-So'zgarmaslik ningYopish/Okutmoqda Operatsiyalar3-danPhase |
Xonim |
2 dan kichik yoki teng |
Mahsulot afzalliklari
VS1-24 63025KA vakuumli oʻchirgich koʻp afzalliklarga ega:
1
O'chirish to'xtatuvchisining ishlashi
E2-C2-M2
2
Barqarorlik va ishonchlilik
U xavfsizlik, ishonchlilik va yuqori bozor tan olinishini ta'minlovchi 20 yildan ortiq bozordan foydalanish tajribasiga ega bo'lgan eng etuk ramka{0}}integrallashgan bahor operatsion mexanizmini o'zlashtiradi.
3
Zo'r izolyatsiya ishlashi
Asosiy Supero'tkazuvchilar sxemasi izolyatsiyalash ko'rsatkichlari bo'yicha IEC standartidan yuqori bo'lgan yuqori quvvatli epoksi qatronli kompozit izolyatsiyalangan tsilindrni qabul qiladi.
4
Ilovalarning keng doirasi
U 24kV tarqatish tizimlari uchun javob beradi va 10kV va 4500 metr balandlikdan past bo'lgan barcha muhitlarda -40 darajadan 40 darajagacha bo'lgan ish haroratini qamrab oladi.
Mahsulot ilovalari
VS1-24 63025KA vakuumli oʻchirgichda koʻplab ilovalar mavjud:
Elektr stansiyalari
Substansiyalar
Sanoat va konchilik korxonalari
Balandlikdagi mintaqalarda 10kV taqsimlash tizimlari
Mahsulot konturini chizish
1-rasm: Olib olinadigan turdagi kontur chizmasi (nominal oqim 1600A dan kam yoki unga teng)
|
Nominal oqim (A) |
630 | 1250 | 1600 |
|
Nominal qisqa{0}} tutashuv toki (kA) |
25; 31.5 | ||
|
Mos keladigan Ruxsat etilgan kontakt o'lchami (mm) D |
φ35 |
φ49 |
φ55 |
2-rasm: Olib olinadigan turdagi kontur chizmasi (nominal oqim 2000A~3150A)
|
Nominal oqim (A) |
2000 | 2500 | 3150 |
|
Nominal qisqa{0}} tutashuv toki (kA) |
25; 31.5 | ||
|
Mos keladigan Ruxsat etilgan kontakt o'lchami (mm) D |
φ79 |
φ109 |
φ109 |
3-rasm: Ruxsat etilgan turdagi kontur chizmasi (nominal oqim 1600A dan kam yoki unga teng)
|
Nominal oqim (A) |
630 | 1250 | 1600 |
|
Nominal qisqa{0}} tutashuv toki (kA) |
25; 31.5 | ||
4-rasm: Ruxsat etilgan turdagi kontur chizmasi (nominal oqim 2000A ~ 3150A)
|
Nominal oqim (A) |
2000 | 2500 | 3150 |
|
Nominal qisqa{0}} tutashuv toki (kA) |
25; 31.5 | ||
Ikkilamchi ulanish sxemasi
5-rasm: olinadigan turdagi ikkilamchi ulanish sxemasi
6-rasm: Ruxsat etilgan turdagi ikkilamchi ulanish sxemasi
Asosiy kuchli tomonlar
Tadqiqot va ishlanmalar bo'yicha mukammallik
Biz VTZ seriyali vakuumli o'chirgichlarni mustaqil ravishda ishlab chiqdik va elektrotexnika sanoatining rivojlanayotgan ehtiyojlarini qondirish uchun tadqiqot va ishlanmalarga sarmoya kiritishda davom etamiz.
Mahsulot portfeli va brendning mustahkamligi
Biz mahsulotlarning keng assortimentini taklif etamiz, jumladan, ichki va tashqi vakuumli o'chirgichlar, kommutatorlar, past kuchlanishli o'zgartirish uskunalari va turli xil elektr aksessuarlar.
Ilg'or ishlab chiqarish va ishlab chiqarish
Biz sanoatdagi eng ilg'or va standartlashtirilgan yig'ish liniyasi ishlab chiqarish ob'ektlaridan birini boshqarmoqdamiz, eng yangi texnologiyalar bilan jihozlangan bo'lib, bizga aniqlik va samaradorlik bilan yuqori sifatli elektrotexnika mahsulotlarini keng assortimentda ishlab chiqarish imkonini beradi. Biz eng yuqori sifatni ta'minlash uchun GB 1984-2024 va GB/T11022-2020 standartlariga amal qilamiz.
Sotish va xizmat koʻrsatish-dan keyin
Biz global mijozlarimizga sotuvdan keyingi-alohida yordam ko‘rsatishga sodiqmiz. Xizmatlarimiz jahon boʻylab texnik yordam va kafolatni oʻz ichiga oladi, masalan, onlayn masofaviy texnik yordam, video treninglar va-saytda oʻrnatish boʻyicha koʻrsatmalar
Issiq teglar: vs1-24 63025ka vakuumli avtomatik o'chirgich, Xitoyga qarshi1-24 63025ka vakuumli avtomatik o'chirgich ishlab chiqaruvchilar, yetkazib beruvchilar, zavod
Oldingi:
VTZ-12 630Vakuumli oʻchirgich
So'rov yuborish
Sizga ham yoqishi mumkin
-
![VTZ-12(K59) vakuumli o'chirgich]()
VTZ-12(K59) vakuumli o'chirgichko'proq ko'rish> -
![ZN39-40,5 vakuumli o'chirgich]()
ZN39-40,5 vakuumli o'chirgichko'proq ko'rish> -

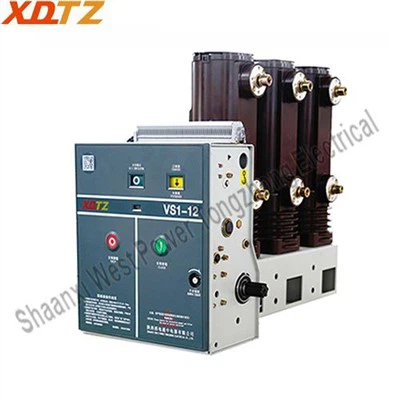

![VS1-12 Yon ish mexanizmiga ega vakuumli oʻchirgich]()
