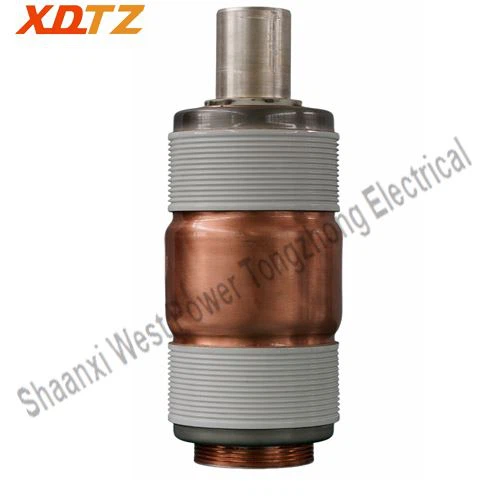

Vakuum to'xtatuvchisi uchun 40,5 kV vakuum to'xtatuvchisi 40,5 kV tizimlarda yuqori kuchlanishli quvvat kalitlarining muhim tarkibiy qismidir. Uning asosiy vazifasi quvur ichidagi vakuumning ajoyib izolyatsion xususiyatlaridan foydalanib, yoyni tezda o'chirish va o'rta va yuqori kuchlanish zanjiri uzilganidan keyin oqimni bostirishdir. Bu jarayon baxtsiz hodisalar va kutilmagan hodisalarning oldini olishga yordam beradi. Vakuum to'xtatuvchisi asosan elektr uzatish va taqsimlashni boshqarish tizimlarida qo'llaniladi.

Mahsulot spetsifikatsiyalari

Spetsifikatsiya varaqasi

Yo'q.

Ism

Birlik

Ma'lumotlar

Voltaj parametrlari

1	Nominal chastota (fr)	Hz	50/60
2	Nominal kuchlanish (Ur)	kV	40.5
3	Nominal qisqa muddatli (1 min) quvvat chastotasi chidamli kuchlanish (Ud)	kV	95
4	Nominal chaqmoq impulslariga chidamli kuchlanish (cho'qqi) (yuqori)	kV	185

Joriy parametrlar

1	Nominal oqim (Ir)	A	630/1250/1600/2000/2500
2	Nominal qisqa tutashuvning uzilish oqimi (Isc)	kA	25/31.5
3	Nominal qisqa tutashuvning uzilish tokida ish sikllari	Velosipedlar	30
4	Nominal qisqa muddatli qarshilik oqimi (Ik)	kA	25/31.5
5	Qisqa tutashuvning nominal davomiyligi (tk)	s	4
6	Nominal chidamli oqim (Peak) (Ip)	kA	63/80
7	Qisqa tutashuvning nominal oqimi (IMC)	kA	63/80
8	Nominal qisqa tutashuvni uzish oqimi DC komponenti	%	40
9	Standart ish tartibi	mm	O-0.3s-CO-180s-CO

Mexanik parametrlar

1	Harakatlanuvchi qismlarning massasi	kg	3.2~3.5
2	O'z-o'zidan yopilgan aloqa kuchi	N	200±50~230±100
3	Nominal aloqa bosimi	N	2700±200~4700±100

Kommutatorning mexanik xususiyatlariga qo'yiladigan talablar

1	Ko'chirilgan va o'rnatilgan kontakt o'rtasidagi bo'sh joy	mm	22±1
2	O'rtacha ochilish tezligi (kontakt bo'shlig'ining 75% dan yopiq holatga qadar)	m/s	1.7±0.3
3	O'rtacha yopilish tezligi (kontakt bo'shlig'ining 30% dan yopiq holatga qadar)	m/s	0.8±0.2
4	Kontaktni yopish vaqti	Xonim	2 dan kichik yoki teng
5	Kontaktni yopish va ochishning bir vaqtning o'zida yo'qligi	Xonim	2 dan kichik yoki teng
6	Kontaktni ochish rebound amplitudasi	mm	2 dan kichik yoki teng

Hayot muddati

1	Saqlash muddati	Yillar	20
2	Mexanik chidamlilik	Vaqtlar	10000
3	Kontaktning ruxsat etilgan aşınma qalinligi	mm	3

Mahsulot afzalliklari

Kuchli yoyni o'chirish qobiliyati

Vakuum muhitida kamon osongina o'chiriladi, bu esa yuqori uzilish qobiliyatiga ega bo'lgan tez va samarali kontaktlarning zanglashiga olib keladi.

Yuqori izolyatsiya darajasi

Vakuum yuqori kuchlanishlarga bardosh bera oladigan, kontaktlarning zanglashiga olib xavfsiz ishlashini ta'minlaydigan ajoyib izolyatsion xususiyatlarni taklif etadi.

Uzoq umr

Ichki strukturasi oddiy, kontaktlarga ta'sir qilishi mumkin bo'lgan oksidlanish muammolaridan xoli, bu esa uzoq mexanik va elektr xizmat muddatini ta'minlaydi.

Yilni va engil

Kichikroq, yanada ixcham uskunalar dizaynini qo'llab-quvvatlaydi.

Oson Xizmat

Asosan hech qanday maxsus parvarish talab etilmaydi va ishlash ishonchliligi yuqori.

Portlash xavfi yo'q, ifloslanishsiz

Ish paytida portlash xavfi yo'q va zararli gazlar yoki moddalar chiqarilmaydi, bu uni ekologik jihatdan qulay qiladi.

Kam shovqin

Ish paytida minimal shovqin hosil qiladi.

‌Mahsulot ilovalari

Vakuum to'xtatuvchisi uchun 40,5 kV vakuum to'xtatuvchisi metallurgiya, tog'-kon sanoati, neft, kimyo muhandisligi, temir yo'llar, radioeshittirish, aloqa va sanoat yuqori chastotali isitish kabi turli sohalarda 40,5 kV taqsimlash tizimlarida keng qo'llaniladi.

Mahsulot kontur chizmasi

405kV Vacuum Interrupter for Vacuum Circuit Breaker manufacturer

630A-2000A

405kV Vacuum Interrupter for Vacuum Circuit Breaker factory

630A-2000A

405kV Vacuum Interrupter for Vacuum Circuit Breaker supplier

2000A-3150A(O'rnatilgan qutb uchun ishlatiladi)
