I. VCB mexanizmi-Bahorning uzoq muddatli xizmat qilish muddati- uchun asosiy fikrlar

Long-Term Lifespan Of Spring-Mechanism Vacuum Circuit Breakers

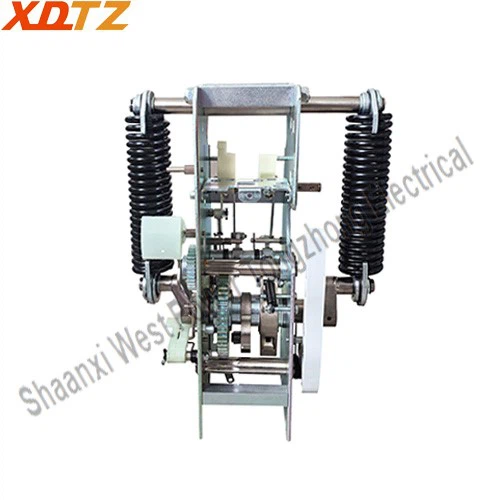

Bahor ishlash mexanizmi

Prujinali mexanizm energiyani mexanik prujinalar (siqish yoki buralish kamonlari) orqali saqlaydi va bu energiyani o'chirgichning ochilishi va yopilishini boshqarish uchun murakkab bo'g'inlar, viteslar va kameralar tizimi orqali chiqaradi.

1. Asosiy texnik xizmat ko'rsatish yo'nalishi: Mexanik tizimning nozik texnik xizmat ko'rsatish

Muntazam moylash: Transmissiya rishtalari, podshipniklar, viteslar va relslar kabi muhim ishqalanish qismlariga past haroratli maxsus surtma (masalan, Molikot yoki ekvivalenti) yordamida ishlab chiqaruvchining talablariga qat'iy rioya qiling. Yuqori yoki past haroratli muhitlar uchun mos ob-havoga chidamli mahsulotlarni tanlang.

Boltning mahkamligini tekshirish: tebranish mexanik ulanishlarning osongina bo'shashishiga olib kelishi mumkin. Muntazam ravishda barcha mexanizm murvatlarini, ayniqsa shassi ulanishlari va mexanizmni mahkamlash joylarini standart momentga qarab tekshiring va torting.

Bahor charchoq monitoringi: Yopuvchi buloqlar tez-tez ishlagandan keyin charchash yoki plastik deformatsiyaga moyil. Muntazam ravishda bahorgi sayohat yoki bosim sinovlarini o'tkazish, zavod ma'lumotlari bilan solishtirish va agar og'ishlar chegaralardan oshib ketgan bo'lsa, zudlik bilan almashtirish tavsiya etiladi.

Buferni yopish va ochish tekshiruvi: gidravlik yoki poliuretanli tamponlarning qarishi, oqishi yoki yorilishi haddan tashqari mexanik ta'sirga olib kelishi va komponentlarning shikastlanishiga olib kelishi mumkin. 1. Qaytarilish yoki qattiq ta'sir qilmasdan, tegishli tamponlash effektini ta'minlang.

2. Asosiy parametrlarni kuzatish va sozlash

Yopish va ochish tezligi va vaqti: O'chirish to'xtatuvchisi yordamida muntazam ravishda o'lchab turing. Juda sekin tezlik kamon vaqtini uzaytiradi, kontaktlarni yoqib yuboradi; juda tez tezlik haddan tashqari ta'sirga olib keladi va mexanik ishlash muddatini qisqartiradi. Texnik diapazonga muvofiq qat'iy sozlang.

Qon tomir va haddan tashqari harakatni o'lchash: kontaktning etarli darajada oshib ketishi kontakt bosimining etarli emasligiga, qarshilik kuchayishiga va qizib ketishga olib keladi; haddan tashqari ortiqcha yurish bahor yukini oshiradi. Muntazam ravishda o'lchab turing va standart qiymatlarga moslang.

Mexanik xarakteristik egri chiziq tahlili: Takometr yordamida “zarb-vaqt” egri chizig‘ini chizing va uni standart egri chiziq bilan solishtiring. G'ayritabiiy egri shakllar ko'pincha tiqilib qolish, yomon moylash yoki komponentlarning eskirishining dastlabki belgilaridir.

3. Atrof-muhit va operatsion moslashuvchanlikni optimallashtirish

Chang va namlikning oldini olish: tiqilib qolish va namlikni korroziyaga olib keladigan chang to'planishining oldini olish uchun mexanizm qutisi muhrlangan tasmasi buzilmagan bo'lishi kerak. Kondensatsiyaga qarshi{1}}isitgichni o'rnatishni o'ylab ko'ring.

Operatsion chastotasini boshqarish: keraksiz tez-tez operatsiyalardan saqlaning (masalan, ishga tushirish paytida takroriy ochish va yopish).

Juda tez-tez ishlaydigan ilovalar uchun (masalan, metallurgiya va po'latni prokatlash) texnik xizmat ko'rsatish davri mos ravishda qisqartirilishi kerak.

Energiyani saqlash dvigateliga texnik xizmat ko'rsatish: Oddiy energiya saqlash vaqtini ta'minlash uchun vosita uglerod cho'tkalari va vites qutisini tekshiring. Dvigatelning haddan tashqari yuklanishini oldini olish uchun energiya to'plangandan so'ng darhol ishlashni to'xtating.

II. Doimiy magnit vCB ning uzoq muddatli-foydalanish muddati uchun asosiy fikrlar

Doimiy magnit mexanizmi VCB

Doimiy magnitli vakuumli o'chirgichlarning uzoq umr ko'rishining asosiy nuqtalari Doimiy magnit mexanizmlar harakatlanuvchi kontaktlarni to'g'ridan-to'g'ri boshqarish uchun doimiy magnitlar va elektromagnit bobinlardan foydalanadi, bu komponentlar sonini sezilarli darajada kamaytiradi va murakkab mexanik uzatish zanjirlarini yo'q qiladi.

Long-Term Lifespan Of Permanent Magnet Vacuum Circuit Breakers

1. Asosiy texnik xizmat ko'rsatish yo'nalishi: Elektr va boshqaruv tizimlarining ishonchliligi

Kondensator holatini kuzatish: Energiyani saqlash kondensatori doimiy magnit mexanizmining "yuragi" dir.

Muntazam ravishda uning sig'imini, qochqin oqimini va ichki qarshiligini tekshiring.

Sig'imning kamayishi yopilish tezligining etarli emasligiga olib keladi va oqish oqimining oshishi zaryadni ushlab turish vaqtini qisqartiradi.

Har 3-5 yilda yoki operatsiyalar soniga qarab professional tekshiruvdan o'tish va qarigan kondansatkichlarni muddatidan oldin almashtirish tavsiya etiladi.

Elektr ta'minoti sifatini nazorat qilish: tartibga solinadigan va filtrlangan shahar quvvat manbaidan foydalaning.

Haddan tashqari kuchlanish tebranishlari yoki to'lqinlar haydovchi moduli va bobinlariga zarar etkazishi mumkin, bu esa elektron komponentlarning ishlash muddatini qisqartiradi.

Ikki-bobin oqimini tekshirish: Ochilish va yopish bobinlarining qarshilik qiymatlarini o'lchang va ularni dastlabki qiymatlar bilan solishtiring.

Qarshilikdagi o'zgarishlar lasan burilishlari orasidagi qisqa tutashuvlarni yoki ulagichlarning qarishini ko'rsatishi mumkin.

Joylashuv sensori kalibrlash: Ochilish/yopilish pozitsiyasi sensori (yaqinlik tugmasi yoki yordamchi kontakt) signalining aniqligini ta'minlang.

Noto'g'ri signallar boshqaruvchi mantiqiy xatolarga olib kelishi mumkin, natijada nosozliklar yoki ishlamay qolishi mumkin.

2. Asosiy parametrlar va dasturiy ta'minotga texnik xizmat ko'rsatish

Harakatning xarakteristikasi monitoringi: Doimiy magnit mexanizmining parametrlari nisbatan barqaror bo'lsa-da, ochilish va yopilish vaqti va sinxronizatsiya hali ham vaqti-vaqti bilan tekshirilishi kerak.

Anomaliyalar ko'pincha nazorat qilish davri yoki kondansatörler bilan bog'liq muammolarni ko'rsatadi.

Dasturiy ta'minot va proshivka yangilanishlari: Intellektual kontrollerlar uchun ishlab chiqaruvchi tomonidan chiqarilgan proshivka yangilanishlariga e'tibor bering, ular kondensatorning zaryadlash va zaryadsizlanishini yanada samarali boshqarib, umumiy xizmat muddatini uzaytiradigan algoritm optimallashtirishni o'z ichiga olishi mumkin.

Magnit zanjirni ushlab turishni tekshirish: Haddan tashqari harorat yoki kuchli tebranish muhitida doimiy magnitni demagnetizatsiya qilish xavfini tekshiring (bu ushlab turish kuchi bilan bilvosita aniqlanishi mumkin).

Kuchli ta'sirlardan yoki yuqori{0}}haroratli muhitlardan saqlaning.

3. Atrof-muhit va tizimli muhofaza

Elektromagnit moslik (EMC): Doimiy magnit mexanizmlar ko'plab elektron komponentlarga ega bo'lib, ular elektromagnit parazitlarning boshqaruv nosozliklariga olib kelishining oldini olish uchun mukammal ekranlash va topraklama talab qiladi.

Haroratni nazorat qilish: Kontrollerlar va kondansatörler haroratga sezgir. Mexanizm korpusining yaxshi ventilyatsiya qilinishini ta'minlang va to'g'ridan-to'g'ri quyosh nuri tushmasligi yoki yuqori harorat manbalariga- yaqin bo'lmasligiga ishonch hosil qiling.

Soddalashtirilgan texnik xizmat: uning “xizmat{0}}bepul” afzalligidan to‘liq foydalaning, lekin “xizmat-bepul” emas. Diqqatni "mexanik texnik xizmat ko'rsatish" dan "vaziyatni kuzatish va bashoratli parvarishlash" ga o'tkazing.

Umumiy uzoq umr{0}}Umr strategiyasi (har ikki turdagi mexanizmlarga ham tegishli)

Vakuum to'xtatuvchisi himoyasi:

Vakuum darajasini 10⁻⁴ Pa yoki undan yuqori bo'lishini ta'minlash uchun muntazam vakuum sinovlarini (masalan, quvvat chastotasiga chidamli kuchlanish sinovini) bajaring.

Oʻchirish va yopilishdan oldingi-buzilishlarni boshqaring, chunki bular kontaktlarning charchashining asosiy sabablaridir.

Nominal qiymatlardan oshib ketadigan qisqa tutashuv toklarining-uzilishidan saqlaning; hatto bitta qattiq haddan tashqari yuk ham aloqa materialiga doimiy ravishda zarar etkazishi mumkin.

Elektr aloqasini qat'iy saqlash: haroratni muntazam ravishda o'lchash (infraqizil termografiya), haddan tashqari qizib ketish va oksidlanishni oldini olish uchun asosiy shina ulanishlari va ikkilamchi terminallarni mahkamlash.

Vaziyatga-asoslangan bashoratli texnik xizmat koʻrsatish: Ruxsat etilgan-sikli texnik xizmatdan voz kechish, onlayn monitoring tizimlaridan (masalan, mexanik xususiyatlar monitoringi, harorat monitoringi va vakuum darajasini kuzatish), maʼlumotlarga asoslangan-va aniq aralashuvdan foydalanish.

Professional foydalanish va o'qitish: qo'lda favqulodda ochish va yopish kabi qo'pol ishlov berishdan qochish. Operatorlar uskunaning printsiplarini tushunishlarini ta'minlash.
